COLLIER VENTILATION LGS 160

  • 1 En stock
    à Manosque
  • Disponible sous 4 jours ouvrés
    à La Saulce
Catégorie Ventilation Traitement d'air
Marque FISCHER
Gencode 4006209794982
Réf Abram 00018741
Réf Frs 79498

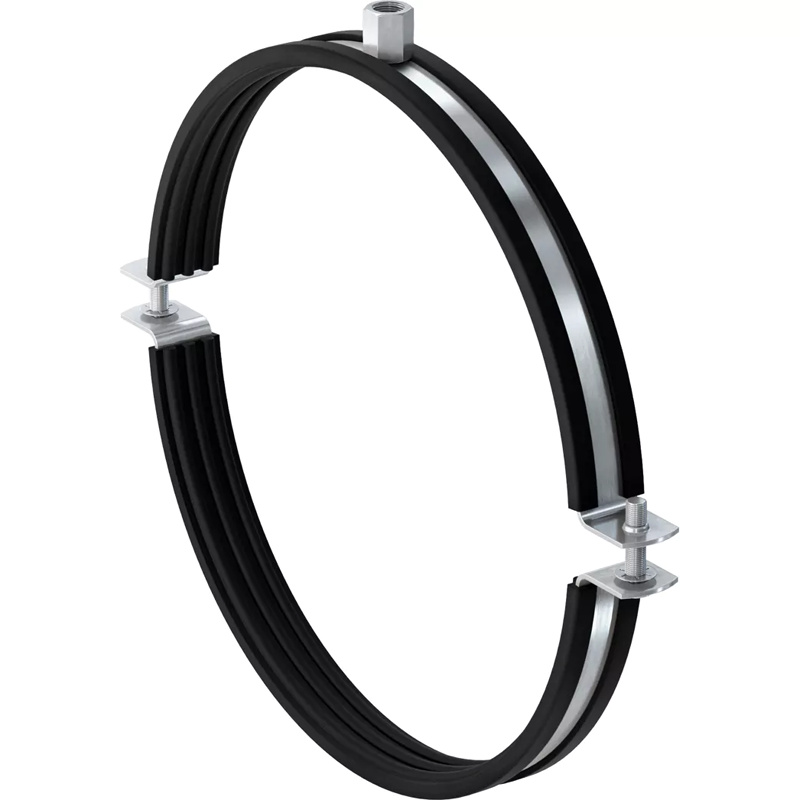

Le collier d'attache de conduite d'aération LGS 160 Fischer est conçu pour la fixation de gaines spiralées ou conduites en matière synthétique, avec un diamètre nominal de 160 mm. Composé de deux parties et doté d'une garniture isophonique collée, il offre un montage rapide grâce à son grand angle d'ouverture et une adaptation optimale au diamètre des tubes via ses vis ajustables. Il est équipé d'un écrou de connexion avec filetage combiné M8/M10 pour le raccordement de tiges filetées, garantissant une installation sécurisée et durable.

En savoir plus

Collier de ventilation LGS 160 pour dimension nominale 160 mm. Collier en deux parties avec garniture isophonique collée pour la fixation de gaines spiralées ou conduites en matière synthétique. Le grand angle d'ouverture du LGS permet un montage rapide et simple. Les deux vis permettent une adaptation optimale au diamètre des tubes. Ecrou de connexion avec filetage M8 / M10 pour le raccordement de tiges filetées ou goujons filetés. Vis imperdables.



  • Les deux vis permettent une adaptation optimale au diamètre des tubes
  • Vis imperdable
  • Garniture isophonique
  • Écrou de connexion avec filetage combiné M8 / M10



Avantages

  • Le grand angle d'ouverture du collier LGS permet une installation rapide et simple
  • Les deux vis permettent un ajustement parfait au diamètre des tubes
  • La vis de blocage imperdable avec empreinte combi offre une sécurité supplémentaire pour l'installation
  • L’ajustement serré de la garniture isophonique évite qu’elle tombe lors du réglage des tuyaux



Applications

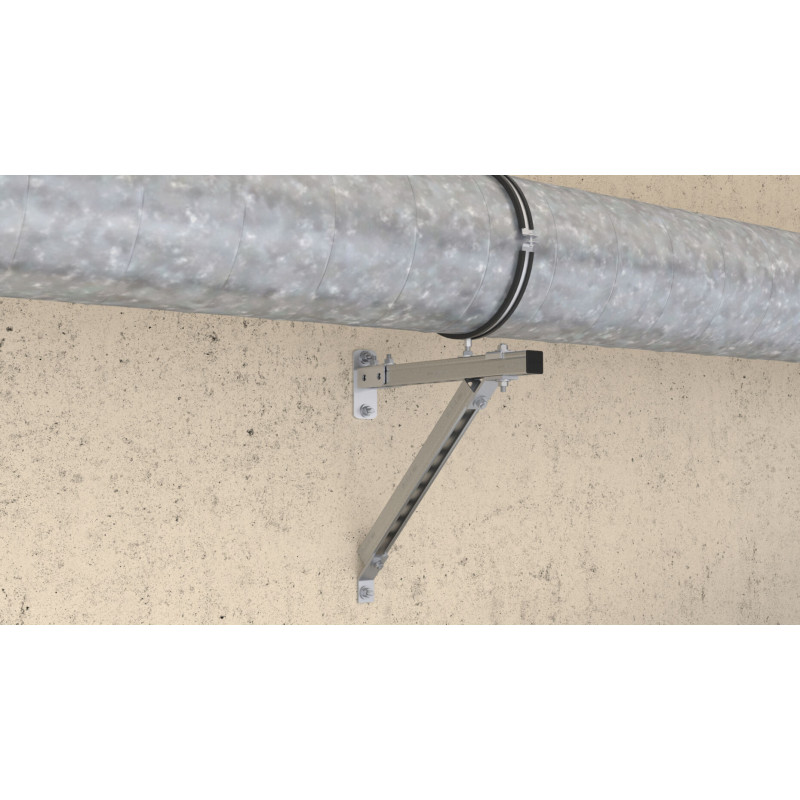

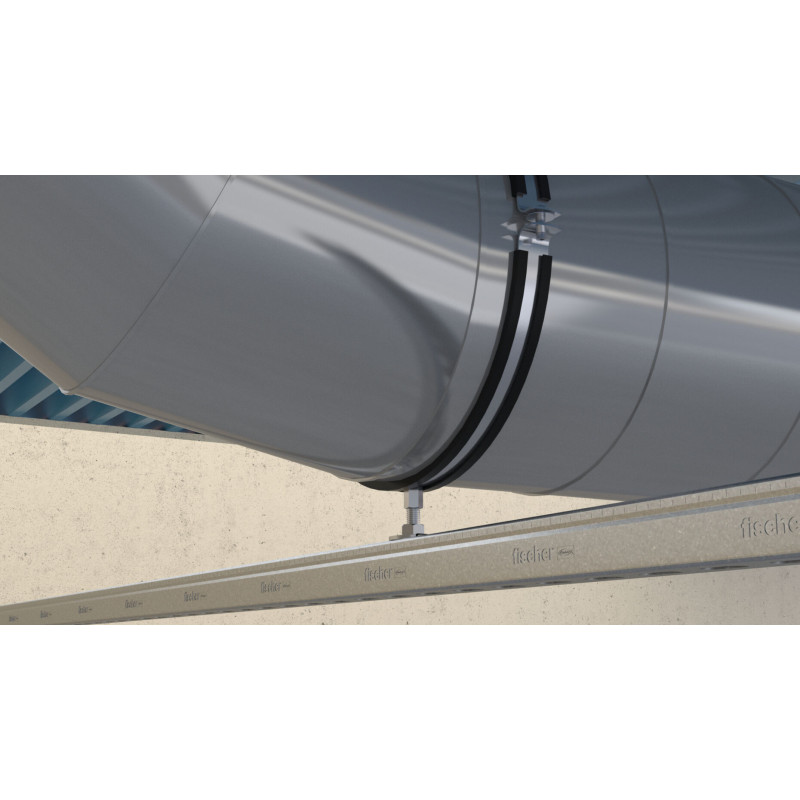

  • Collier de ventilation en deux parties avec garniture isophonique pour la fixation de gaines spiralées
  • Les conduites à partir de 450 mm de diamètre peuvent être fixées avec deux tiges filetées latérales
  • La garniture isophonique est collée à partir du Ø 450 mm

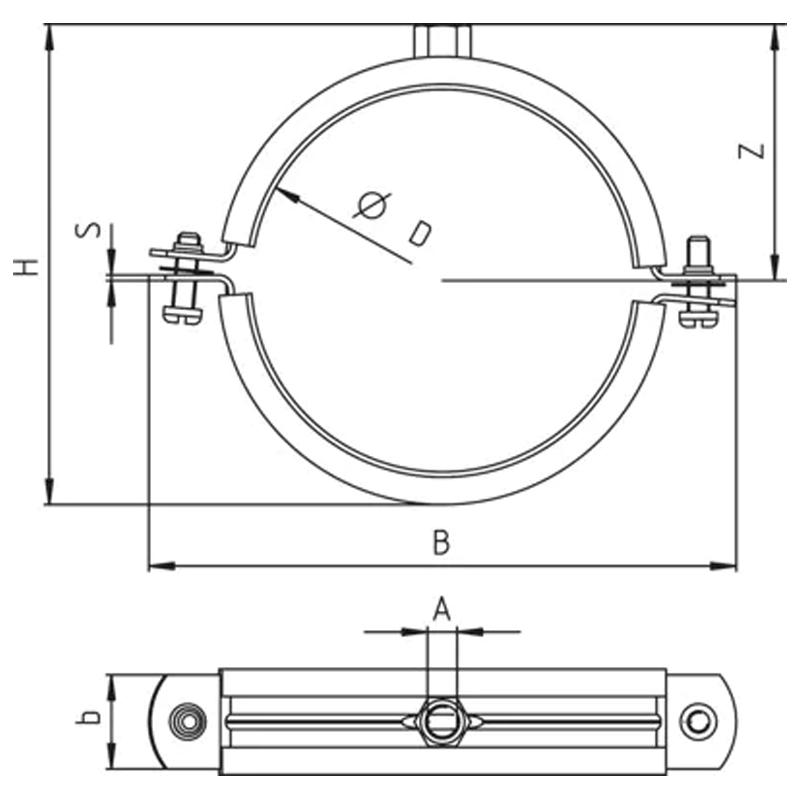

Filetage de raccordement (A) M8 / M10
Hauteur (H) 188 mm
largeur (B) 213 mm
Largeur x épaisseur collier (b x s) 25 x 1,5 mm
Hauteur (Z) 102 mm
Vis de blocage M6
Charge admissible maxi. (traction axiale) 0,6 kN
Matière Acier DC01 (Matière n° 1.330) selon DIN EN 10130
Traitement Acier électrozingué, 5 - 9 µm
Ecrou de connexion Écrou borgne soudé par résistance, M8 / M10, SW 13
Vis de blocage Vis à tête fraisée bombée avec empreinte combi
Garniture isolante Matière SBR/EPDM ; sans chlore ; sans silicone
Isolation phonique Pour DIN 4109
Tenue à la température -50 °C à +110 °C
Dureté 45 ± 5° Shore A
Tenue au feu DIN 4102 : classe B2
